計算機電纜

計算機電纜屬于電氣裝備用電纜，本電纜適用于額定電壓500V及以下對于防干擾性要求較高的電子計算機和自動化儀器儀表。根據不同環境和設備的使用要求，電纜絕緣可采用聚乙烯、聚氯乙烯、交聯聚乙烯、氟塑料、硅橡膠等材料。

中文名

計算機電纜或儀表電纜

外文名

Computer cable or Instrument cable

技術參數

常規計算機電纜敷設時最低環境溫度為0℃。

電纜長期允許的最高工作溫度：

最小彎曲半徑：無鎧裝結構應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構應不小于電纜外徑的12倍。

在20℃時用直流500V電壓試驗穩定充電1min后絕緣電阻應符合：

各對絞屏蔽之間以及對絞屏蔽與總屏蔽之間應不斷路

電纜的線芯和線芯之間以及線芯與屏蔽或其它金屬層之間應經受50Hz，交流電壓2000V/1min或1500V/5min不擊穿。

聚乙烯的絕緣電阻高，耐電壓好，介電系數小和介質損耗溫度和變頻率的影響也小，不但能滿足傳輸性能的要求，而且能確保電纜的使用壽命。

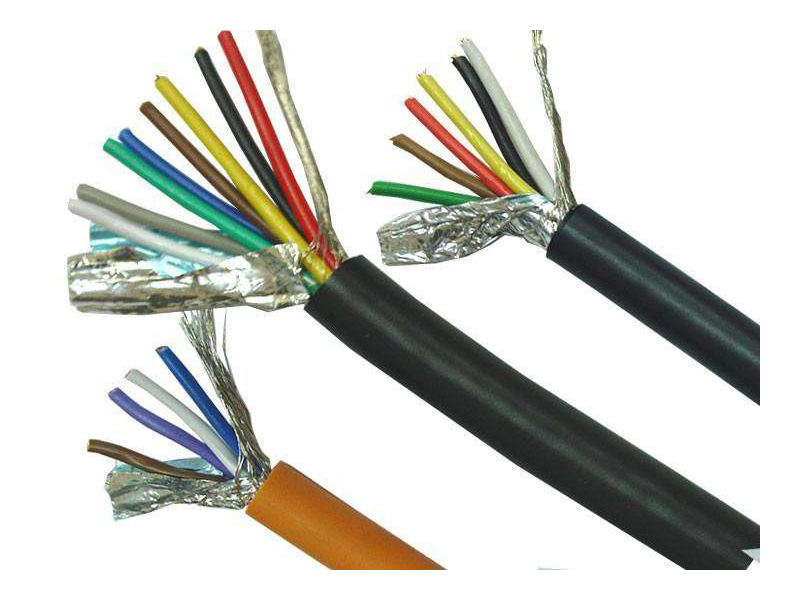

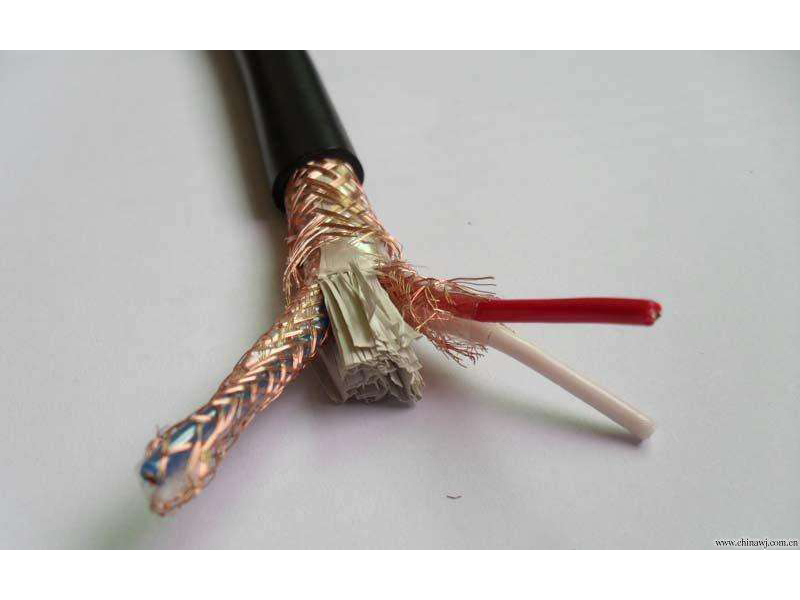

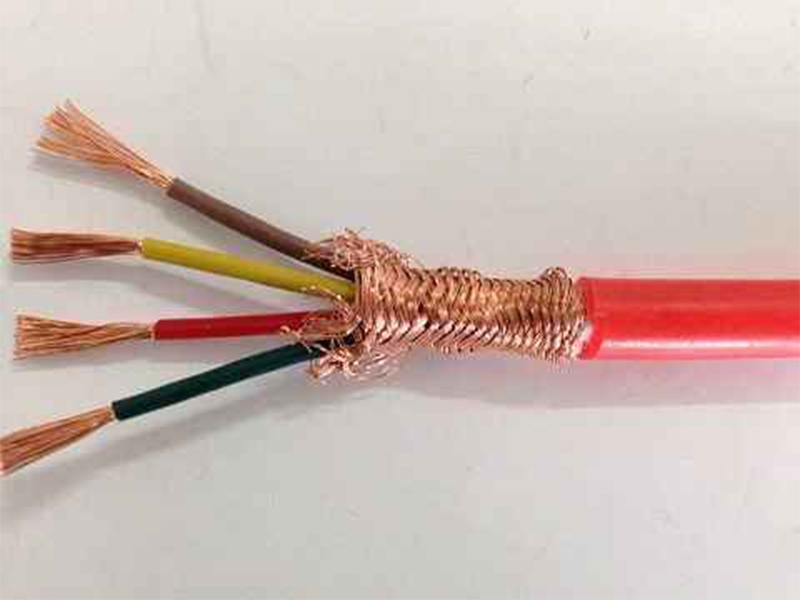

為了減少回路間的相互串?dāng)_和外部干擾，電纜需采用屏蔽結構。屏蔽材料有鍍錫或非鍍錫銅線、銅帶、銅塑復合帶、鋁塑復合帶等，其中金屬帶采用繞包生產方式，搭蓋率通常應不小于15%，但特定標準有特殊的規定，如TICW/06規定屏蔽金屬帶搭蓋率應不小于25%；金屬絲采用編織生產方式，編織覆蓋率應不小于80%，如對抗干擾有較高要求，覆蓋率可不小于90%。

電纜的屏蔽要求是根據不同場合分別采用：分屏蔽（僅對絞組有屏蔽，每一個對絞組都有）、總屏蔽（電纜僅在纜芯成纜后有一層總屏蔽）、分屏蔽+總屏蔽（同時包含上述兩個結構）。按照用戶和使用場合的更高要求，總屏蔽結構可以采用復合屏蔽方式，即包含兩層屏蔽，由金屬帶繞包+金屬絲編織構成。

注：如果電纜有分屏蔽結構，屏蔽對之間應具有較好的絕緣性能，在分屏蔽外側需要繞包聚酯帶或其它非吸濕性包帶。

組成材料

計算機電纜屬于電氣裝備用電纜，電氣裝備用電纜的結構和組成材料最為復雜，根據使用溫度、工作環境的特殊要求，計算機電纜各結構的組成材料種類繁多，具體如下：
