橡套電纜出現外觀缺陷的五種常見原因

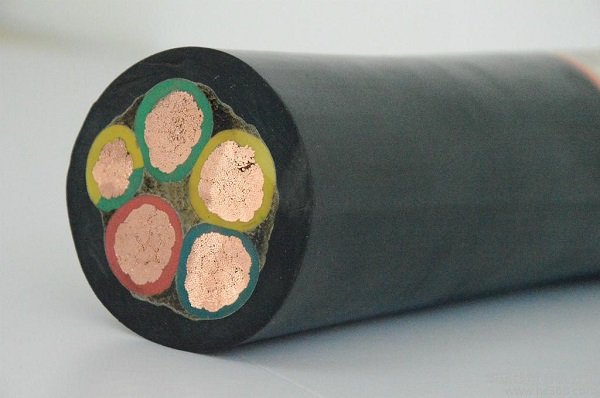

在橡套電纜的生產過程中，便經常出現外觀上的缺陷，如表面不光滑；表面有熟料粒子（早期硫化橡膠粒子）或雜質；電線電纜表面劃傷、擦傷；表面有塌陷；表面有麻花紋等。以下為華強電纜于網絡收集的五種常見的導致橡套電纜出現外觀缺陷的原因，供廣大橡套電纜生產企業參考：
第一、模套承線太長或太短、模口不光滑且孔徑太大；機頭、模口或機身溫度低；橡料塑性小等均有可能導致橡套電纜表面不光滑。
第二、供給的橡膠不干凈，含有雜質；膠料焦燒時間太短；擠橡機身、機頭或口模溫度太高；機頭內橡膠流動不順，有橡料滯留死角；螺桿不光滑、粘膠等均有可能導致橡套電纜表面出現熟料粒子（早期硫化橡膠粒子）或雜質。
第三、模套不光滑，無倒角；有雜質或熟膠粒子堵住模口；在硫化管內拖管擦傷；硫化管出口密封橡皮墊圈孔徑偏小等均有可能導致橡套電纜表面劃傷、擦傷。
第四、模套孔徑太大；導電線芯外層股線間、單絲間空隙偏大，纜芯外徑不均勻；橡料塑性小，粘性差；橡料中有雜質；對模距離小，壓力小等均有可能導致橡套電纜表面塌陷。
第五、模套孔徑太小；橡料擠出不足，線芯縫隙填不滿；導電線芯或纜芯跳線；對模距離短等均有可能導致橡套電纜表面出現麻花紋。
青島華強電纜是一家專注生產電線電纜的廠家，公司生產的華宇牌電線電纜各項性能均達到國際電工委員會和國家標準的要求，主導產品有：鋁合金電纜、交聯電力電纜、聚氯乙烯絕緣電力電纜、控制電纜、計算機電纜、礦物絕緣電纜、電氣裝備用電線電纜等多種型號電纜，還可以根據用戶需求加工定做需要的特種電纜
頂部
