一、電纜概念與種類
通常是由幾根或幾組導線[每組至少兩根]絞合而成的類似繩索的電纜, 每組導線之間相互絕緣, 并常圍繞著一根中心扭成, 整個外面包有高度絕緣的覆蓋層
電線電纜是指用于電力、通信及相關傳輸用途的材料。“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米) 稱為大電線，較小的(小于或等于6平方毫米) 稱為小電線，絕緣電線又稱為布電線。
電線電纜主要包括裸線、電磁線及電機電器用絕緣電線、電力電纜、通信電纜與光纜。 電纜有電力電纜、控制電纜、補償電纜、屏蔽電纜、高溫電纜、計算機電纜、信號電纜、同軸電纜、耐火電纜、船用電纜等等。它們都是由多股導線組成，用來連接電路、電器等。
二、電線電纜命名
電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱(通常是一個類別的名稱) 結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體的產品，但它的完整命名是怎樣的呢？
電線電纜產品的命名有以下原則：
1、產品名稱中包括的內容：
(1)產品應用場合或大小類名稱
(2)產品結構材料或型式；
(3)產品的重要特征或附加特征
基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。
2、結構描述的順序
產品結構描述按從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。
3、簡化
在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。
案例：
額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 (太長了！)
“額定電壓8.7/15kV”——使用場合/電壓等級
“阻燃”——強調的特征
“銅芯”——導體材料
“交聯聚乙烯絕緣”——絕緣材料
“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)
“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣，省寫內護套材料)
“電力電纜”——產品的大類名稱
與之對應的型號寫為ZR-YJV22-8.7/15，型號的寫法見下面的說明。
三、電線電纜型號
電線電纜的型號組成與順序如下：
[1:類別、用途]-[2:導體]-[3:絕緣]-[4:內護層]-[5:結構特征]-[6:外護層或派生]-[7:使用特征]
其中，1-5項和第7項用拼音字母表示，高分子材料用英文名的第位字母表示，每項可以是1-2個字母；第6項是1-3個數字。
型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T 省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。 第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低煙無鹵、企業標準) 、-TH(濕熱地區用) 、FY-(防白蟻、企業標準) 等。
數字標記 鎧裝層 外被層或外護套
0 無 ---
1 聯鎖鎧裝 纖維外被
2 雙層鋼帶 聚氯乙烯外套
3 細圓鋼絲 聚乙烯外套
4 粗圓鋼絲
5 皺紋(軋紋) 鋼帶
6 雙鋁(或鋁合金) 帶
8 銅絲編織
9 鋼絲編織
四、電線電纜應用
1、電力系統
電力系統采用的電線電纜產品主要有架空裸電線、匯流排（母線）、電力電纜（塑料線纜、油紙力纜（基本被塑料電力電纜代替）、橡套線纜、架空絕緣電纜）、分支電纜（取代部分母線）、電磁線以及電力設備用電氣裝備電線電纜等。
2、信息傳輸系統
用于信息傳輸系統的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。
3、機械設備、儀器儀表系統
此部分除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。
五、電線電纜產品
1、裸電線及裸導體制品
本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等；加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品主要用在城郊、農村、用戶主線、開關柜等。
2、電力電纜
本類產品主要特征是：在導體外擠（繞）包絕緣層，如架空絕緣電纜，或幾芯絞合（對應電力系統的相線、零線和地線），如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出（繞包）、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大（幾十安至幾千安）、電壓高（220V 至500kV 及以上）。
3、電氣裝備用電線電纜
該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV 及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
4、通訊電纜及光纖（簡略介紹）
隨著近二十多年來，通訊行業的飛速發展，產品也有驚人的發展速度。從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻，制造精度要求高。
5、電磁線（繞組線）
主要用于各種電機、儀器儀表等。
電線電纜的衍生/新產品
電線電纜的衍生/新產品主要是因應用場合、應用要求不同及裝備的方便性和降低裝備成本等的要求，而采用新材料、特殊材料、或改變產品結構、或提高工藝要求、或將不同品種的產品進行組合而產生。
采用不同材料如：阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫線纜等；
改變產品結構如：耐火電纜等；
提高工藝要求如：醫用線纜等；
組合產品如：OPGW 等；
方便安裝和降低裝備成本如：預制分支電纜等。
六、電纜電線問答
1、常用的電線、電纜按用途分有哪些種類？ 答：按用途可分為裸導線、絕緣電線、耐熱電線、屏蔽電線、電力電纜、控制電纜、通信電纜、射頻電纜等。
2、絕緣電線有哪幾種？ 答：常有的絕緣電線有以下幾種：聚氯乙烯絕緣電線、聚氯乙烯絕緣軟線、丁腈聚氯乙烯混合物絕緣軟線、橡皮絕緣電線、農用地下直埋鋁芯塑料絕緣電線、橡皮絕緣棉紗紡織軟線、聚氯乙烯絕緣尼龍護套電線、電力和照明用聚氯乙烯絕緣軟線等。
3、電纜橋架適合于何種場合？ 答：電纜橋架適用于一般工礦企業室內外架空敷設電力電纜、控制電纜，亦可用于電信、廣播電視等部門在室內外架設。
4、電纜附件有哪些？ 答：常用的電附件有電纜終端接線盒、電纜中間接線盒、連接管及接線端子、鋼板接線槽、電纜橋架等。
5、什么叫電纜中間接頭？ 答：連接電纜與電纜的導體、絕緣屏蔽層和保護層，以使電纜線路連接的裝置，稱為電纜中間接頭。
七、電纜的型號由八部分組成
1、用途代碼－不標為電力電纜，K 為控制纜，P 為信號纜;
2、絕緣代碼－Z 油浸紙，X 橡膠，V 聚氯乙烯，YJ 交聯聚乙烯
3、導體材料代碼－不標為銅，L 為鋁;
4、內護層代碼－Q 鉛包，L 鋁包，H 橡套，V 聚氯乙烯護套
5、派生代碼－D 不滴流，P 干絕緣;
6、外護層代碼
7、特殊產品代碼－TH 濕熱帶，TA 干熱帶;
8、額定電壓－單位KV
八、有關電纜型號的問題
1、SYV ：實心聚乙烯絕緣射頻同軸電纜
2、SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV 、S YWV 、SYFV ）適用于閉路監控及有線電視工程
SYWV （Y ）、SYKV 有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧圓銅線+物理 發泡聚乙烯（絕緣）+（錫絲+鋁）+聚氯乙烯（聚乙烯）
3、信號控制電纜（RVV 護套線、RVVP 屏蔽線）適用于樓宇對講、防盜報警、消防、自動抄表等工程
RVVP ：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V 2-24芯 用途：儀器、儀表、對講、監控、控制安裝
4、RG ：物理發泡聚乙烯絕緣接入網電纜 用于同軸光纖混合網（HFC ）中傳輸數據模擬信號
5、KVVP ：聚氯乙烯護套編織屏蔽電纜 用途：電器、儀表、配電裝置的信號傳輸、控制、測量
6、RVV （227IEC52/53） 聚氯乙烯絕緣軟電纜 用途：家用電器、小型電動工具、儀表及動 力照明
7、AVVR 聚氯乙烯護套安裝用軟電纜
8、SBVV HYA 數據通信電纜（室內、外）用于電話通信及無線電設備的連接以及電話配線網的 分線盒接線用
9、RV 、RVP 聚氯乙烯絕緣電纜
10、RVS 、RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
11、BV 、BVR 聚氯乙烯絕緣電纜 用途：適用于電器儀表設備及動力照明固定布線用
12、RIB 音箱連接線（發燒線）
13、KVV 聚氯乙烯絕緣控制電纜 用途：電器、儀表、配電裝置信號傳輸、控制、測量
14、SFTP 雙絞線 傳輸電話、數據及信息網
15、UL2464 電腦連接線
16、VGA 顯示器線
17、SYV 同軸電纜 無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號（含綜合用同軸電纜）
18、SDFAVP 、SDFAVVP 、SYFPY 同軸電纜，電梯專用
19、JVPV 、JVPVP 、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜
九、電纜用金屬材料
1、銅
導電性僅次于銀，導熱性僅次于金、銀；抗腐蝕，無磁性，塑性好，易于焊接，用途廣泛。銅合金主要為提高銅的耐磨性，耐腐蝕性及機械物理性能。
2、銀
金屬導電性及導熱性最高，具有良好的耐腐蝕性及耐氧化性，易于焊接；主要用于鍍層和包復層；主要用做耐高溫線及（注：依照集膚效應原理）用做高頻通訊電纜導體。
３、鋁
導電性僅次于銀、銅、金；導熱性好，耐腐蝕性好，機械強度一般，塑性好，比重小。缺點是抗拉強度低，不易焊接。鋁合金主要為提高鋁的機械強度，耐熱性及可焊性。
４、金，鎳
用做耐高溫線。
５、鐵（鋼）
常作復合導體的加強材料，如鋼芯鋁較線，銅包鋼，鋁包鋼線等。
６、鋅
用做鋼絲／鋼帶／鐵導體的鍍層，用以防腐蝕。
７、錫
用做鋼絲／銅線的鍍層，用以防腐蝕，并有利于銅線的焊接。

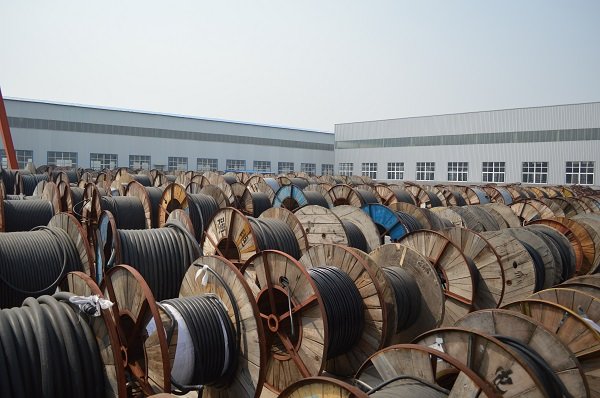

十、電纜存放
電纜如果要長期存放，電纜是否放置于：
1、屋檐下。電纜只在不直接暴露在陽光照射或超高溫下, 標準局域網電纜就可以應用, 建議使用管道。
2、外墻上。避免陽光直接照射墻面及人為損壞。
3、管道里(塑料或金屬的) 。如在管道里, 注意塑料管道的損壞及金屬管道的導熱。
4、懸空應用/架空電纜。考慮電纜的下垂和壓力。打算采用哪種捆綁方式? 電纜是否被陽光直接照射。
5、直接在地下電纜溝中鋪設, 這種環境是控制范圍最小的。電纜溝的安裝要定期進行干燥或潮濕程度的檢查。
6、地下管道。為便于今后的升級, 電纜更換以及與表面壓力和周圍環境隔離, 輔設管道相隔離, 輔設管道是一個較好的方法。但不要寄希望于管道會永遠保持干燥, 這將影響對電纜種類的選擇。
十一、常見的電纜故障有哪些?
電纜線路常見的故障有機械損傷、絕緣損傷、絕緣受潮、絕緣老化變質、過電壓、電纜過熱故障等。當線路發生上述故障時，應切斷故障電纜的電源，尋找故障點，對故障進行檢查及分析，然后進行修理和試驗，該割除的割除，待故障消除后，方可恢復供電。
十二、埋設電纜線路的安全有哪些要求?
埋設電纜線路的安全要求有：
1、電纜線相互交叉時，高壓電纜應在低壓電纜下方。如果其中一條電纜在交叉點前后1m 范圍內穿管保護或用隔板隔開時，最小允許距離為0.25m 。
2、電纜與熱力管道接近或交叉時，如有隔熱措施，平行和交叉的最小距離分別為0.5m 和0.25m 。
3、電纜與鐵路或道路交叉時應穿管保護，保護管應伸出軌道或路面2m 以外。
4、電纜與建筑物基礎的距離，應能保證電纜埋設在建筑物散水以外；電纜引入建筑物時應穿管保護，保護管亦應超出建筑物散水以外。
5、直接埋在地下的電纜與一般接地裝置的接地之間應相距0.25~0.5m；直接埋在地下的電纜埋設深度，一般不應小于0.7m ，并應埋在凍土層下。
