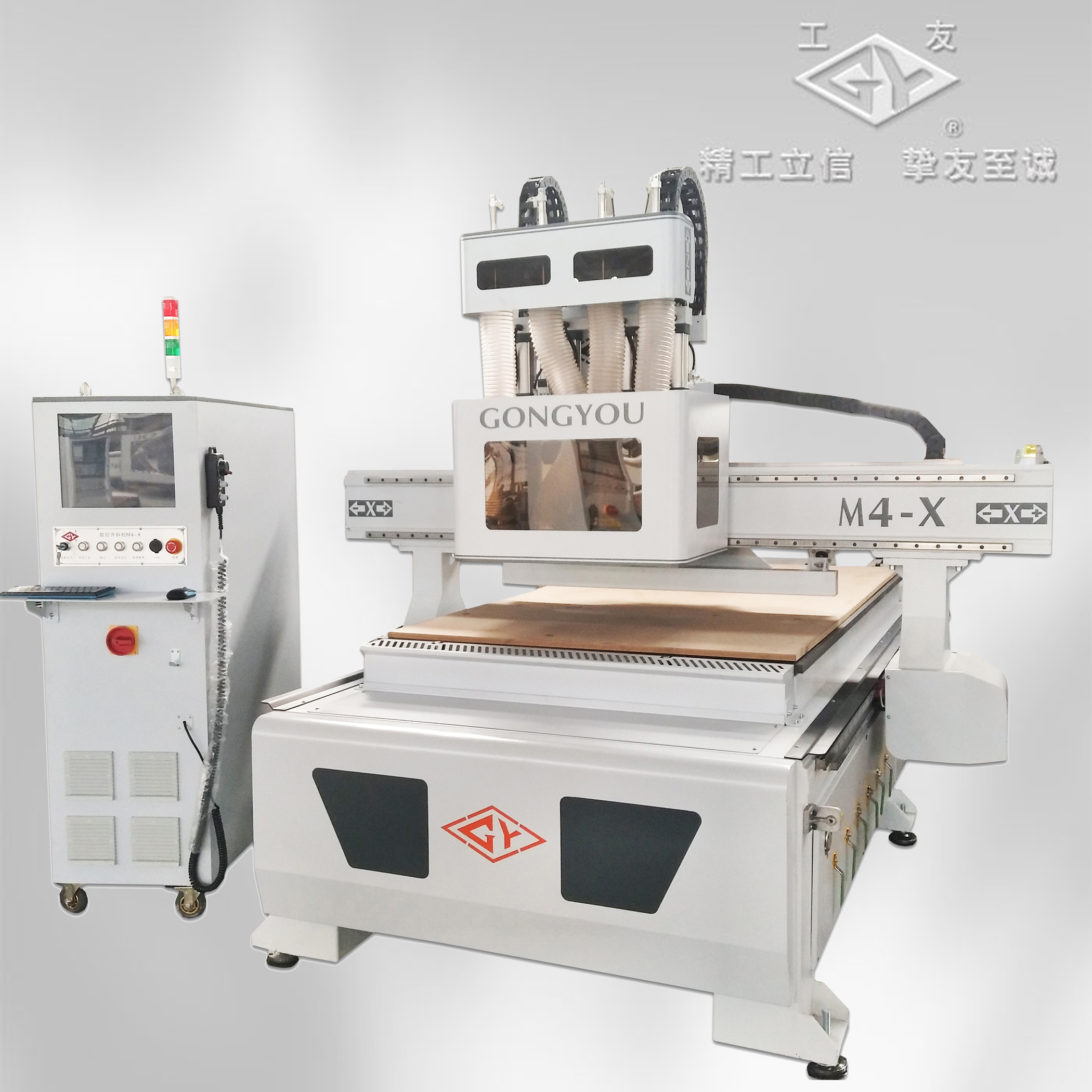

M4-X 四工序+推料裝置 數控開料機
點擊次數:23495

M4-X 四工序+推料裝置 數控開料機

產品簡介及技術參數:

 M4-X 四工序+推料裝置 數控開料機

適用行業

板式家具、全屋定制、吸塑門板、桌椅門窗

主要特點

功能:四個6KW主軸+推料裝置,適用于板式家具高效開料、打孔、開槽、銑型加工;

結構:高強度厚壁方管焊接機身,退火時效去應力噴砂處理,結構穩定,精度保證;

配件:配件均采用世界知名品牌,臺灣導軌絲杠/日本減速機;

精度:機身采用五面體一次裝夾加工而成,精密檢測裝置,保證定位及運行精度;

高速:伺服電機驅動,高扭矩,高動能,更平穩;

臺面:六分區PVC真空臺面設計,結構堅固不變形,具有瞬間吸附,瞬間釋放的功能;

推料裝置:簡捷高效,推料同時二次吸塵,確保臺面無粉塵;


主要配置及技術參數表

X/Y軸行程

1300*2500mm

Z軸行程

200mm

最大空運行速度

65m/min

最大加工速度

20m/min

主軸功率

6.0KW*4

主軸轉速

6000-18000r/min

加工精度

±0.05mm

重復定位精度

±0.05mm

最大刀具夾持柄徑

φ12.7mm

工作電壓

AC380V/50Hz

操作系統

新代FC控制系統

加工指令

G代碼

驅動系統

伺服驅動系統

自動推料功能

標配二次除塵自動推料

設備架構

經噴砂,去應力退火處理,五面體一次加工成型,重型加工中心機身

X/Y/Z結構

X/Y導軌齒條,Z導軌絲杠

齒輪齒條

M1.5合金硬齒面斜齒條+斜齒輪

導軌絲杠

臺灣30方軌+臺灣2510滾珠絲杠

臺面結構

多點真空吸附

減速機構

日本新寶減速機

真空系統

UPVC真空管路+進口真空軟管

電力線纜

高柔高速屏蔽線纜,防干擾防折損動力線、信號線、油路、氣路、分項排布

潤滑系統

微電腦潤滑控制,定時定量自動加油

安全系統

超程保護/急停保護/極限限位/低壓報警

標準件

傳動件全部采用12.9級高強螺絲固定

配套附件

高品質7.5KW真空泵


設備細節介紹

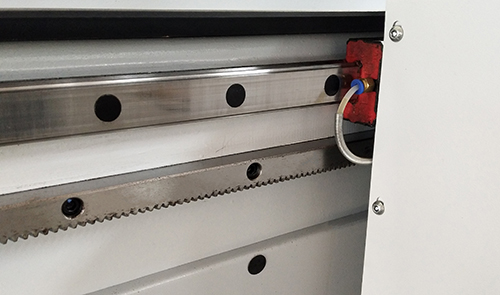

床身是機床質量的基礎,工友數控開料機床身焊接后全部經去應力退火處理,消除焊接應力,保證使用多年后不會變形。床身的導軌齒條等所有加工面,采用大型數控龍門CNC一次成型加工,保證了裝配精度,增加了導軌滑塊的使用壽命,運行平穩。
Y軸采用四個臺灣30重型滑塊,保證機床的高速穩定運行。

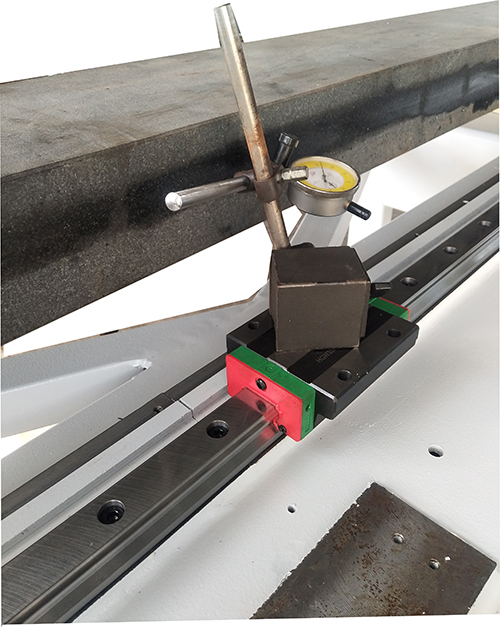

每根軌安裝時,均使用大理石平尺及千分表找正,確保每根導軌的裝配直線度不超過0.05mm/4000mm。

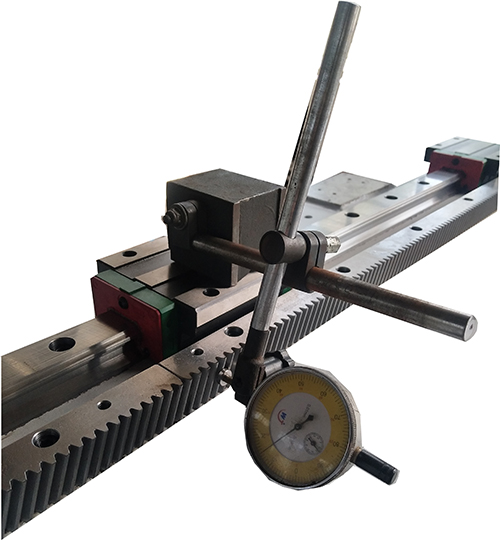

齒條安裝時,均采用千分表檢測齒條面與導軌的平行度,每臺機床做好詳細精度檢驗記錄

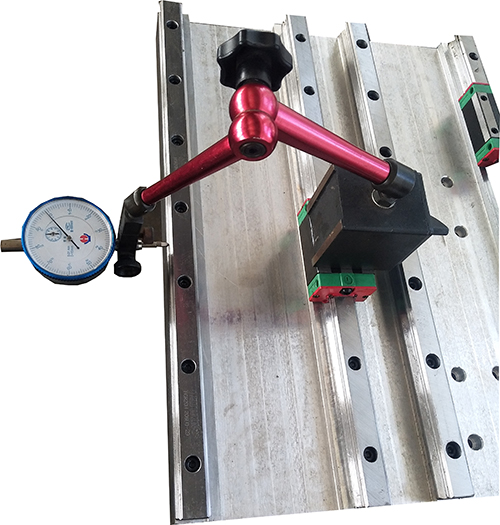

每根導軌安裝時均打表檢測導軌的平行度。

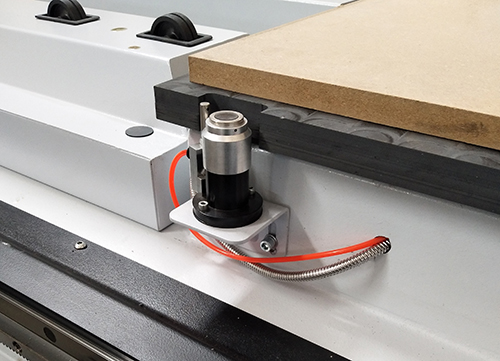

自動對刀裝置精度為2絲以內,帶吹風功能,方便對刀,簡單易用。

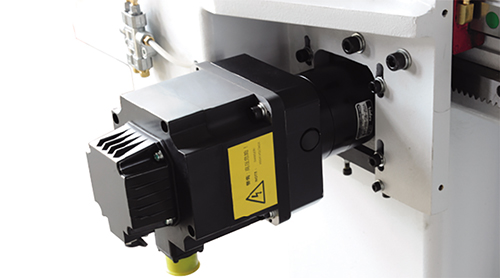

進口日本新寶減速機與電機直連,扭力大,精度高。

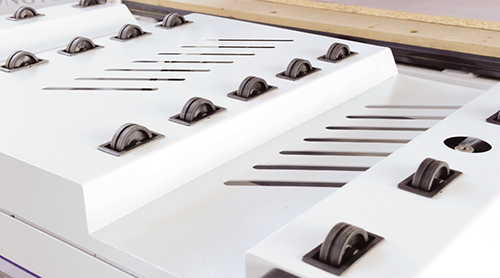

上料滾輪裝置,減小板材與臺面的摩擦,保護板材表面。

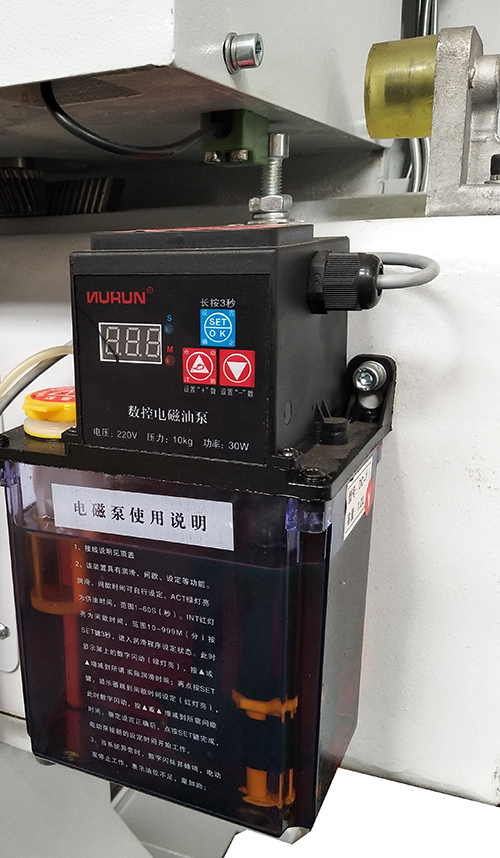

采用微電腦自動控制注油系統,主動控制油量,保證導軌充分潤滑,減少浪費,保證機床導軌的使用壽命。

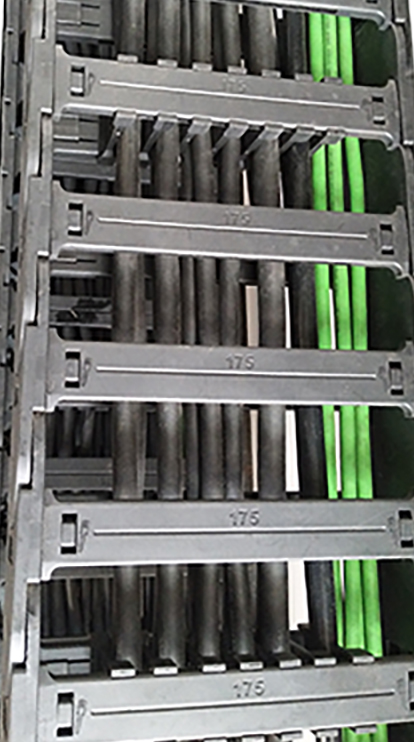

進口高柔高速屏

蔽線纜,防干擾

防折損,動力

線、信號線、油

路、氣路、分項

排布。

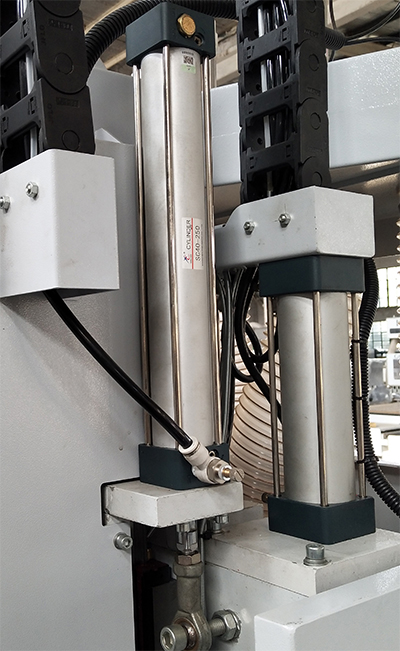

平衡氣缸設計,平衡電機負荷,增加機器壽命,增加設備精度。

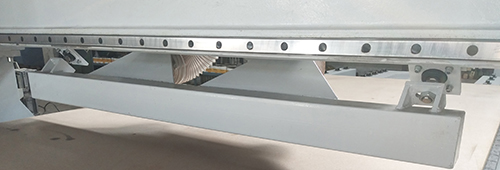

自動推料裝置,大幅提高工效,推料同時二次吸塵,確保臺面無粉塵。

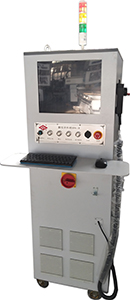

新代FC控制系統,配備四個進風,四個出風算熱風扇,為整機24小時不間斷工作保駕護航。

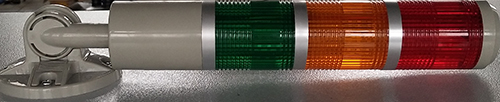

可折疊警示燈,避免運輸過程中磕碰。

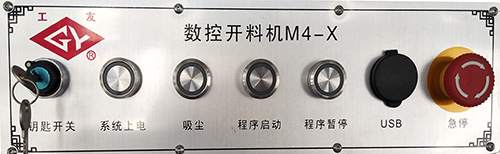

標配鑰匙開關,外接啟動、停止按鈕,保護系統按鍵,維修方便。

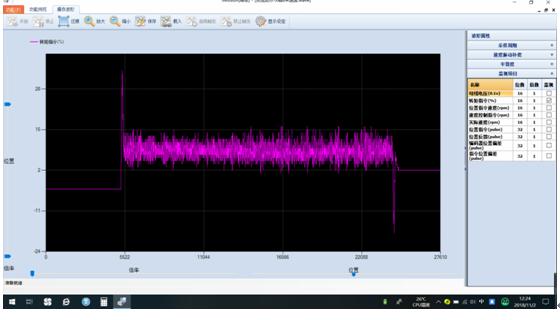

每臺機器出廠前都經過嚴格的三軸波形測試,所有參數必須達到設計要求。波形文件存檔記錄,便于售后服務


客戶在設備到廠之前的準備

1、設備環境要求

①確認設備到位的指定地點,一般建議混凝土地面;

②確認車間電源、氣源、插座的準備情況;

③存放溫度一般建議0-45度,相對濕度40%-80%;

④無危險品,例如:易燃、易爆、強腐蝕性氣體等;

2、設備對人員要求

①操作員:有一定的工作經驗,有簡單電腦操作經驗;

②設備維護人員:能熟練操作常用電腦系統,最好有一定的電氣及CAD軟件基礎;
